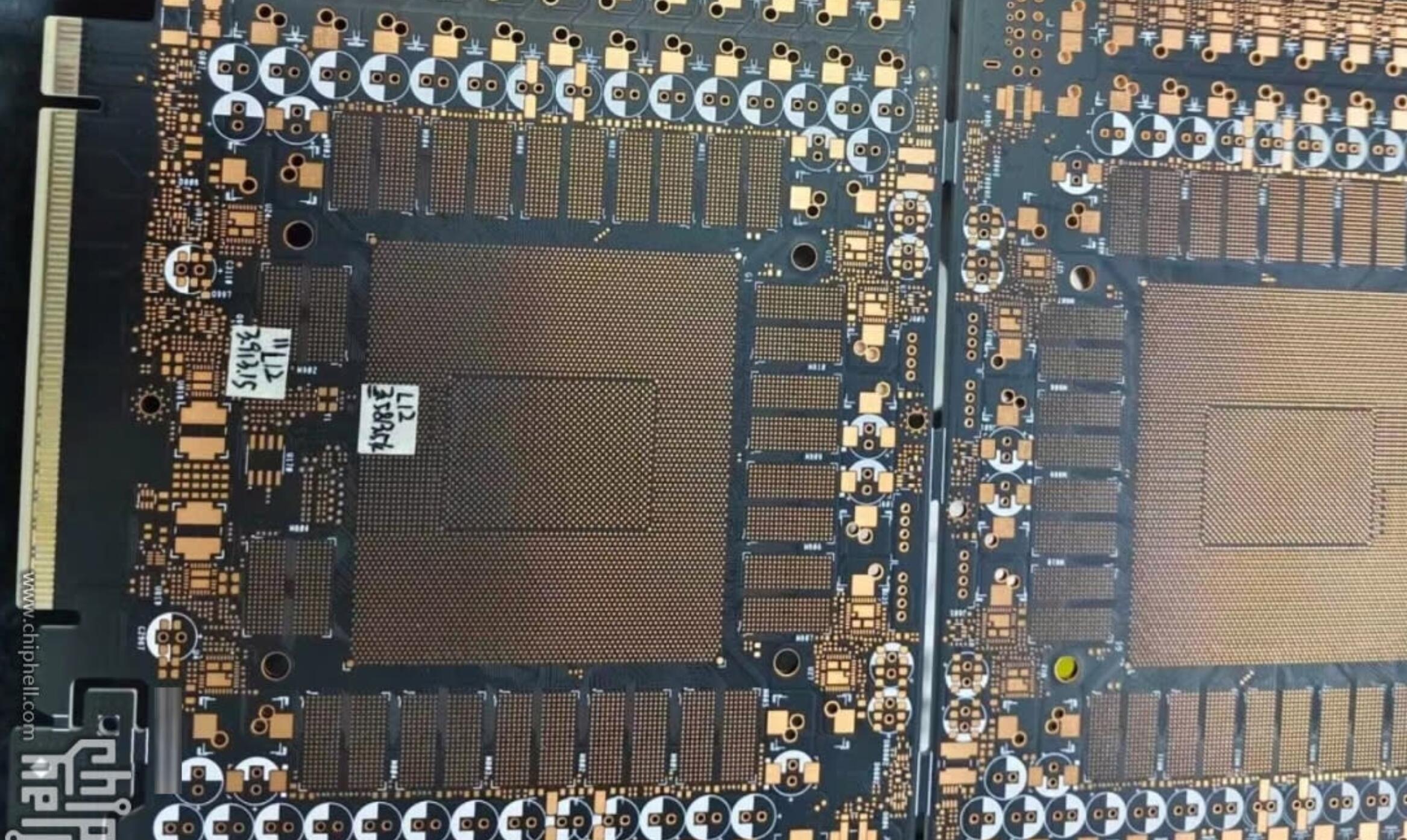

| 据称属于英伟达下一代GeForce RTX 5090的PCB照片在网上泄露，让人们得以一窥该公司未来的旗舰GPU。分享于中国科技论坛奇普赫尔，这些图像揭示了RTX 5090架构的某些方面，暗示了Nvidia即将推出的Blackwell架构的重大性能飞跃。 泄露的图像展示了一个未焊接的PCB，带有用于GB202 GPU的大型BGA(球栅阵列)封装，预计未来将为包括RTX 5090和潜在的RTX 5090 Ti / RTX 5080 Ti在内的显卡供电。有趣的是，PCB没有任何Nvidia品牌，这表明它可能属于第三方供应商。根据Videocardz，PCB右下角的标记表明这是基于Nvidia的PG145 (GB202)板的PNY型号。
预计RTX 5090还将配备32GB的下一代GDDR7内存。如果你看看泄露的PCB照片中的VRAM布局，主GPU核心周围共有16个焊盘。虽然这证实了32GB VRAM的可能性，但Nvidia可能会跳到48GB甚至64GB，这取决于所使用的内存模块。内存容量和带宽的这一重大升级使GPU成为要求苛刻的工作负载的发电站，如4K和8K游戏、人工智能应用程序和专业内容创作。值得注意的是，与其前身GDDR6X相比，GDDR7内存有望带来更高的数据传输速度和更好的能效。 PCB设计的另一个重要细节是包含一个12V-2x6电源连接器，能够提供高达600W的功率。然而，带有双连接器的超频版本很可能会从第三方制造商中出现，以迎合寻求最高性能的发烧友。12V-2x6电源连接器是作为有争议的12VHPWR连接器的替代品推出的，这导致了熔化RTX 40系列GPU。希望Nvidia这次做好了更好的准备，以避免类似的惨败。 之前泄露的规格表明RTX 5090将采用DisplayPort 2.1a，这是对Nvidia自2016年以来一直使用的老化的DP1.4a标准的重大升级。新标准支持全带宽UHBR20规范，数据传输能力几乎是其前身的三倍。这为令人印象深刻的显示能力铺平了道路，例如在240 Hz下的8K分辨率，甚至在60 Hz下使用DSC的16K分辨率。 除了DisplayPort的改进，RTX 50系列将成为英伟达第一个支持PCIe 5.0的消费级GPU阵容，将外部带宽增加一倍，达到64GT/s。虽然这种增强可能对游戏产生最小的好处，但它可能证明对非游戏任务有利，如人工智能工作负载和多GPU设置。 预计RTX 5090将正式亮相在CES 2025期间，可能与RTX 50系列的其他成员一起，如RTX 5080，RTX 5070 Ti和RTX 5070。业内人士认为，RTX 5080将首先推出，RTX 5090紧随其后。 |
